Клапаны обратные подъёмные муфтовые чугунные 16кч11р в Оренбурге

Клапаны обратные 16кч11р в Оренбурге

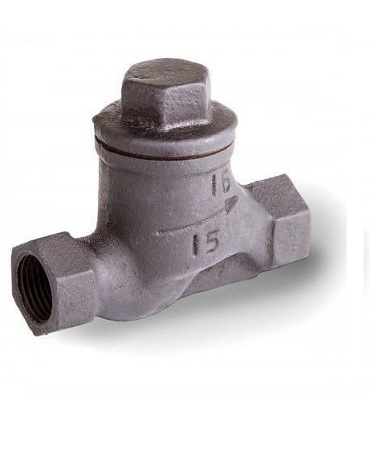

Клапан обратный 16кч11р – это обратный подъемный клапан из ковкого чугуна с муфтовым присоединением и резиновым уплотнением затвора. Изделие относится к защитной трубопроводной арматуре и предназначено для автоматического предотвращения обратного потока рабочей среды. Расшифровка обозначения: 16 – клапан обратный подъемный; кч – материал корпуса (ковкий чугун); 11 – номер модели; р – материал уплотнения затвора (резина). Выпуск изделия регламентируется ГОСТ 19501-74, ГОСТ 11823-91 и ТУ 26-07-1486-89.

Конструкция

• Корпус с внутренней муфтовой резьбой и седлом внутри проточной части.
• Крышка, закрепленная на корпусе через уплотнительную прокладку.
• Золотник со штоком – запорный орган, установленный соосно и параллельно седлу; золотник имеет свободный ход и может подниматься и опускаться.
• Уплотнительные поверхности на золотнике и в корпусе, выполненные в виде резиновых колец.

Принцип работы

Клапан работает автоматически, без какого-либо привода. Рабочая среда подается под золотник по направлению стрелки на корпусе. Под давлением потока золотник приподнимается над седлом, открывая проход среде, и удерживается в открытом положении напором потока. Как только давление перед клапаном падает или подача среды прекращается, золотник под действием собственной массы и давления обратного потока опускается на седло. Уплотнительные поверхности плотно прижимаются друг к другу, и обратный ток среды перекрывается. Герметичность затвора – пропуск воды не более 1 см³/мин; минимальный перепад давления, необходимый для открытия клапана, – 0,02 МПа.

Ключевые особенности

• Простая и надежная конструкция без привода и энергопотребления.
• Полная герметичность затвора благодаря резиновому уплотнению.
• Компактные размеры и небольшой вес – удобно для монтажа на резьбовых соединениях.
• Ремонтопригодность: клапан относится к классу ремонтируемых изделий.
• Долговечность: средний срок службы – не менее 5 лет, средний ресурс – не менее 5000 циклов (по ГОСТ 19501-74).
• Корпус из ковкого чугуна КЧ 30-6 – повышенная прочность и пластичность по сравнению с серым чугуном.

Основные разновидности

• 16кч11р – исполнение с резиновым уплотнением затвора (базовое исполнение).
• 16кч11п – исполнение с фторопластовым уплотнением; допускает работу с водой и паром при температуре до +225 °С.
• Аналогичные клапаны из серого чугуна – 16ч3р и 16ч3п.

Область применения

• Системы холодного и горячего водоснабжения на объектах ЖКХ.
• Системы отопления и кондиционирования.
• Защита насосов от обратного потока и гидроударов.
• Защита водосчетчиков, водонагревателей и отдельных участков бытовых и промышленных трубопроводов.

Ограничения конструкции

• Установка только на горизонтальных трубопроводах крышкой вверх – при вертикальном монтаже золотник не может корректно опускаться на седло.
• Подача среды строго под золотник по стрелке на корпусе.
• Ограничение по температуре рабочей среды: для исполнения с резиновым уплотнением – до +50 °С.
• Работа только с неагрессивными рабочими средами.
• Не допускается установка на трубопроводах, подверженных вибрации, и использование клапана в качестве опоры трубопровода.
• Требуется минимальный перепад давления для полного открытия золотника.
• Условия эксплуатации при температуре окружающей среды от +1 до +40 °С (у отдельных производителей – от −15 до +40 °С; уточняйте по паспорту).

Управление

Управление клапаном автоматическое – срабатывание происходит под непосредственным воздействием рабочей среды на запорный орган. Привод, маховик и ручное управление конструкцией не предусмотрены.

Рабочие среды

• Вода – температура рабочей среды до +50 °С (исполнение с резиновым уплотнением).
• Для исполнения 16кч11п – вода и пар с температурой до +225 °С.

Виды присоединения

Присоединение к трубопроводу муфтовое – внутренняя трубная резьба на корпусе по ГОСТ 6357-81. Для Ду15 применяется резьба 1/2", для Ду50 – 2". Монтаж требует аккуратности: перекосы при затяжке резьбового соединения не допускаются, а для снятия тепловых напряжений на трубопроводе устанавливают компенсаторы.

Материал корпуса и запорного элемента

• Корпус и крышка – ковкий чугун КЧ 30-6.
• Золотник – сталь (марки А12).
• Уплотнение затвора – резина; в исполнении 16кч11п – фторопласт.

Диаметры и давления

• Ряд условных диаметров: Ду15, Ду20, Ду25, Ду32, Ду40, Ду50.
• Номинальное давление: Ру16 (1,6 МПа; 16 кгс/см2).
• Наиболее востребованные диаметры для систем ЖКХ – Ду 15, Ду 20 и Ду 25.

Производители в России

• ОАО «Семеновский арматурный завод» (Нижегородская область).
• ЗАО «Пензенский завод трубопроводной арматуры» (г. Пенза).

Как выбрать клапан 16кч11р для конкретной задачи

При подборе обратного клапана этой серии отталкивайтесь от трёх параметров: диаметр, температура и место установки. На резьбовых вводах и квартирных разводках чаще всего заказывают Ду 15 и Ду 20, на стояках и обвязке насосов - Ду 25, Ду 32 и Ду 40 (DN 25–DN 40). Ду 50 завершает типоряд. Направление потока проверяйте по стрелке на корпусе: ошибка при монтаже приведёт к тому, что золотник не откроется. Для горячего водоснабжения с температурой выше +50 °С эта модель не подходит - берите исполнение 16кч11п с фторопластовым уплотнением. После установки проследите, чтобы трубопровод не создавал усилий на корпус: при необходимости устанавливайте компенсаторы. Наши специалисты помогут подобрать клапан по маркировке, ГОСТ и условиям эксплуатации, проверят наличие на складе и сразу выставят счёт.

Частые вопросы о клапанах обратных 16кч11р в Оренбурге

1. Выдаёте ли вы паспорт завода-изготовителя и сертификат на каждую партию?
   Да, на каждую партию отгружаем полный комплект документов.
2. Заберёте ли груз до терминала транспортной компании?
   Да, доставка до терминала ТК выполняется бесплатно.
3. Как быстро выставите счёт?
   На складские позиции - в течение 2 часов.
4. С какой суммы начинается минимальный заказ?
   С 5000 рублей.
5. Работаете ли вы по тендерам?
   Да, участвуем в тендерах.
6. Можно ли увидеть фото товара до отгрузки?
   Да, по запросу пришлём фото клапанов.
7. Какие диаметры выпускаются у клапана 16кч11р?
   Ряд - от Ду 15 до Ду 50 (DN 15–DN 50). На бытовых разводках чаще всего берут Ду 20 и клапан DN 25 - это Ду 25.
8. Можно ли ставить клапан 16кч11р на горячую воду или пар?
   Нет. Резиновое уплотнение держит воду только до +50 °С. Для пара и горячих сред выбирайте муфтовый 16кч11п (до +225 °С) или фланцевые 16кч9п и 16кч9нж.
9. Как правильно смонтировать клапан 16кч11р?
   Только на горизонтальном трубопроводе крышкой вверх, среда подаётся под золотник по стрелке на корпусе. Перекосы резьбового соединения не допускаются.
10. Чем клапан 16кч11р отличается от 16ч3р?
    Присоединением и корпусом: 16кч11р - муфтовый, из ковкого чугуна КЧ 30-6, а 16ч3р - фланцевый, из серого чугуна.

Почему выгодно приобретать обратные клапаны оптом у нас

1. Прямой импорт из Китая - цены до 30% ниже рыночных. Контейнерные поставки без посредников дают минимальную стоимость за штуку и стабильное наличие на складе.
2. Товарный кредит для постоянных клиентов. Отгружаем с отсрочкой платежа до 2 месяцев, чтобы не вымывать оборотные средства.
3. Изготовление и токарная обработка по чертежам от 5 дней. Проточим уплотнительные поверхности, нанесём покрытие или сделаем клапан по вашему ТЗ.
4. Полный комплект документов на 100%. Паспорт, сертификат соответствия и ГТД на каждую партию. Продукция - в допусках ГОСТ 9544-2015.
5. Скидки до 30% от розничной цены. Система скидок зависит от объёма закупки; особые условия для крупных заказов и снабженцев.
6. Быстрый расчёт и складской сервис. Счёт на складские позиции - в течение 2 часов, по запросу пришлём фото перед отгрузкой.
7. Бесплатная доставка до терминала ТК. Отправляем по всей России проверенными транспортными компаниями.
8. Комплектация «под ключ» из Китая. Привезём под заказ любые клапаны, отводы, элементы трубопровода и запорную арматуру.
9. Муфтовый монтаж 16кч11р - без фланцев и крепежа: компактный узел для резьбовых вводов и разводок ЖКХ.

Где купить клапаны обратные 16кч11р в Оренбурге

Купить клапаны обратные 16кч11р по цене завода-производителя можно в нашей компании. Подберём модель по техническим характеристикам, условиям среды и другим параметрам.

Сколько стоят клапаны обратные 16кч11р в Оренбурге

Цена на клапаны обратные 16кч11р зависит от объёма закупки, наличия на складах и стоимости доставки (если везём под заказ из России) или от производства под заказ. Отгрузка возможна по всей России, в том числе в Оренбурге.
