Клапаны обратные подъёмные муфтовые стальные 16лс48нж в Оренбурге

Клапаны обратные 16лс48нж в Оренбурге

Клапаны обратные 16лс48нж – это подъёмная защитная трубопроводная арматура, которая автоматически пропускает рабочую среду только в одном направлении и закрывается при её движении в обратную сторону. Расшифровка обозначения: «16» – модификация клапана обратного подъёмного, «лс» – материал корпуса (легированная хладостойкая сталь, например 09Г2С), «48» – номер модели, «нж» – материал уплотнительных поверхностей затвора (нержавеющая сталь). Клапан защищает насосы, оборудование и участки магистрали от обратного потока, гидроударов и аварийных ситуаций и не требует ручного управления или подключения привода. У ряда производителей клапаны выпускаются по ТУ 3742-002-27844275-2014.

Конструкция

Клапан имеет разборную конструкцию, что позволяет проводить осмотр, чистку и техническое обслуживание без полной замены узла. Основные элементы:

• корпус из легированной стали с проходным отверстием и седлом;
• подъёмный затвор (золотник) из коррозионностойкой стали с уплотнением «металл по металлу»;
• пружина, прижимающая затвор к седлу при падении давления (в пружинном исполнении);
• шток (шпиндель), направляющий ход затвора;
• уплотнительное кольцо и фланцевые или муфтовые присоединительные патрубки.

Принцип работы

Рабочая среда подводится снизу затвора в соответствии со стрелкой на корпусе: поток приподнимает золотник (или сжимает пружину) и свободно проходит через клапан. При снижении давления или попытке обратного движения среды затвор под действием собственного веса, обратного напора и усилия пружины опускается на седло и герметично перекрывает проход. Ход запорного элемента небольшой, поэтому клапан срабатывает быстро. Герметичность затвора нормируется по ГОСТ Р 54808-2011 (классы «А» и «В»).

Ключевые особенности и преимущества

• полностью автоматическое срабатывание – не нужен привод, ручное управление или настройка;
• широкий температурный диапазон рабочей среды – от –60 до +425 °C;
• хладостойкое исполнение – применение при отрицательных температурах окружающей среды (климатическое исполнение ХЛ1 по ГОСТ 15150-69);
• уплотнение «металл по металлу» из нержавеющей стали – высокая износостойкость и ремонтопригодность;
• компактные размеры и небольшая масса;
• разборный корпус – удобство обслуживания и замены уплотнений;
• несколько вариантов присоединения к трубопроводу;
• защита системы от обратного потока и гидроударов, продление срока службы оборудования;
• срок службы не менее 10 лет при правильном монтаже.

Основные разновидности

• по типу затвора – подъёмный с затвором под собственным весом и подъёмный пружинного типа;
• по присоединению – фланцевые, муфтовые, под приварку, штуцерные (включая штуцерно-ниппельные и соединения с зажимными кольцами);
• по материалу корпуса – из углеродистой (20, 20Л), низколегированной хладостойкой (09Г2С, 20ГЛ) и нержавеющей стали;
• серия «Compact» – малогабаритное исполнение с уменьшенным проходным сечением для трубопроводов малого диаметра.

Область применения

Клапаны устанавливают на технологических линиях трубопроводов малого и среднего диаметра:

• нефтедобывающая, нефтегазоперерабатывающая и газовая отрасли;
• нефтехимическая и химическая промышленность;
• энергетика и тепловые сети, магистрали с подачей пара;
• холодное и горячее водоснабжение, отопление жилых и промышленных объектов;
• коммунальное хозяйство и системы пожаротушения;
• газовое хозяйство.

Ограничения конструкции

• не предназначен для сильно загрязнённых сред – примеси могут заклинить затвор, и клапан не сработает в нужный момент;
• среда должна быть совместима с материалом корпуса – для исполнения «лс» это неагрессивные среды;
• монтаж выполняется на горизонтальных участках крышкой вверх (при этом поток всегда направлен по стрелке на корпусе); в вертикальных трубопроводах – строго снизу вверх;
• пропускает среду только в одном направлении, ошибка в ориентации при монтаже выводит клапан из работы;
• малый диапазон условных проходов – арматура выпускается для трубопроводов малого диаметра.

Варианты управления

Клапан является автоматическим устройством: открытие и закрытие происходят под действием потока рабочей среды, пружины и собственного веса затвора. Ручное управление, электропривод или пневмопривод не применяются и конструкцией не предусмотрены.

Рабочие среды

• вода и пар;
• природный и топливный газ, воздух и его смеси;
• нефть, жидкие и газообразные нефтепродукты;
• хладагенты и другие жидкости и газы, неагрессивные (или агрессивные – в коррозионностойком исполнении) к материалам деталей клапана;
• температура рабочей среды – от –60 до +425 °C.

Виды присоединения

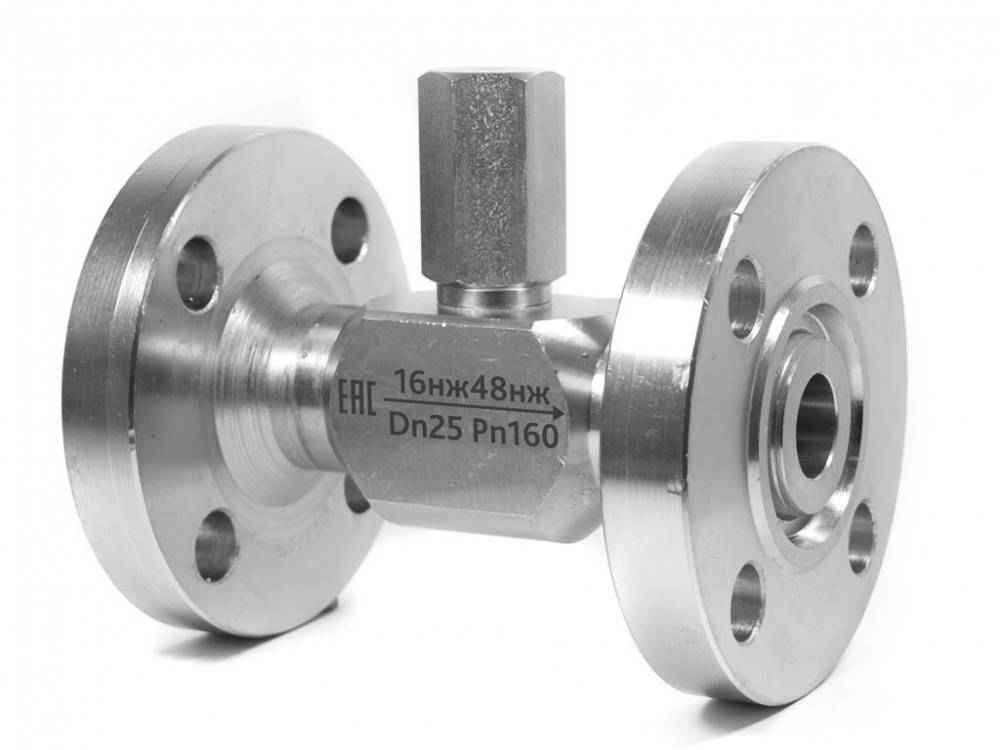

• фланцевое – с ответными фланцами по ГОСТ 12821-80, допускает многократную сборку и разборку;

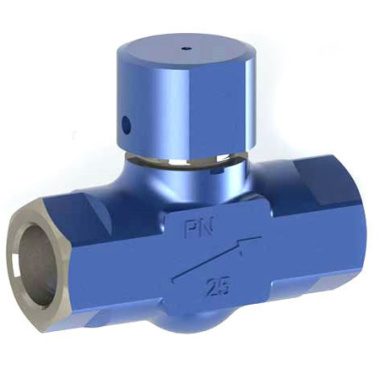

• муфтовое – через внутреннюю резьбу, для трубопроводов малого сечения;
• приварное – максимальная герметичность стыка, для магистралей с агрессивными средами;
• штуцерное, штуцерно-ниппельное и с зажимными (упорными) кольцами – в серии «Compact».

Материал корпуса и запорного элемента

• корпус – легированная хладостойкая сталь 09Г2С (индекс «лс»), также выпускаются исполнения из углеродистой стали 20 (20Л, 20ГЛ) и коррозионностойкой стали;
• затвор, шток и внутренние элементы – нержавеющая сталь (индекс «нж»), уплотнение в седле «металл по металлу», возможно исполнение с наплавкой уплотнительных поверхностей коррозионностойким материалом;
• антикоррозионная обработка наружных поверхностей – гальваническое покрытие.

Диаметры и давления

• условный проход – от Ду15 до Ду50 мм;
• номинальное давление – от Ру16 до Ру400 кгс/см² (1,6–40 МПа) в зависимости от исполнения;
• строительная длина – по ГОСТ 3326-86.

Основные производители в России

• ПТПА (Пензенский трубопроводно-арматурный завод);
• Пермский трубопроводный завод (ПТЗ);
• «Сенсор».

Наиболее популярные бренды

• ПТПА;
• ПТЗ;
• Сенсор.

Когда выгоден муфтовый стальной клапан 16лс48нж

На резьбовых линиях малого диаметра - обвязка приборов учёта, импульсные линии, топливопроводы - муфтовое стальное исполнение выигрывает у чугунного по прочности, а у нержавеющего - по цене. Ду 15 и Ду 20 (DN 15, DN 20) ставят на вводах и приборных линиях, Ду 25-40 - на обвязке насосов и теплообменников, типоряд завершает Ду 50. Сталь 09Г2С переносит холодостойкие условия: серия рассчитана на климатическое исполнение ХЛ1 до -60 °С, поэтому её охотно берут для наружных узлов и нефтегазовых площадок. Уплотнение «металл по металлу» из нержавеющей стали работает при температуре среды до +425 °С и не боится пара. При заказе уточните исполнение по давлению: типоряд доходит до Ру 400 кгс/см², и это важно проверить по проекту.

Частые вопросы о клапанах обратных 16лс48нж в Оренбурге

1. Выдаёте ли вы паспорт завода-изготовителя и сертификат на каждую партию?
   Да, на каждую партию отгружаем полный комплект документов.
2. Заберёте ли груз до терминала транспортной компании?
   Да, доставка до терминала ТК выполняется бесплатно.
3. Как быстро выставите счёт?
   На складские позиции - в течение 2 часов.
4. С какой суммы начинается минимальный заказ?
   С 5000 рублей.
5. Работаете ли вы по тендерам?
   Да, участвуем в тендерах.
6. Можно ли увидеть фото товара до отгрузки?
   Да, по запросу пришлём фото клапанов.
7. На какое давление выпускается клапан 16лс48нж?
   От Ру 16 до Ру 400 кгс/см² (1,6 - 40 МПа) в зависимости от исполнения.
8. Выдержит ли клапан 16лс48нж мороз?
   Да. Хладостойкая сталь 09Г2С и климатическое исполнение ХЛ1 допускают эксплуатацию до -60 °С.
9. Какие резьбы бывают у муфтового исполнения?
   Внутренняя трубная резьба; в серии «Compact» - штуцерные и штуцерно-ниппельные соединения.
10. Какой срок службы у клапана 16лс48нж?
    Не менее 10 лет при правильном монтаже и соблюдении условий эксплуатации.

Почему выгодно приобретать обратные клапаны оптом у нас

1. Прямой импорт из Китая - цены до 30% ниже рыночных. Контейнерные поставки без посредников дают минимальную стоимость за штуку и стабильное наличие на складе.
2. Товарный кредит для постоянных клиентов. Отгружаем с отсрочкой платежа до 2 месяцев, чтобы не вымывать оборотные средства.
3. Изготовление и токарная обработка по чертежам от 5 дней. Проточим уплотнительные поверхности, нанесём покрытие или сделаем клапан по вашему ТЗ.
4. Полный комплект документов на 100%. Паспорт, сертификат соответствия и ГТД на каждую партию. Продукция - в допусках ГОСТ 9544-2015.
5. Скидки до 30% от розничной цены. Система скидок зависит от объёма закупки; особые условия для крупных заказов и снабженцев.
6. Быстрый расчёт и складской сервис. Счёт на складские позиции - в течение 2 часов, по запросу пришлём фото перед отгрузкой.
7. Бесплатная доставка до терминала ТК. Отправляем по всей России проверенными транспортными компаниями.
8. Комплектация «под ключ» из Китая. Привезём под заказ любые клапаны, отводы, элементы трубопровода и запорную арматуру.
9. 16лс48нж из стали 09Г2С в исполнении ХЛ1 - работа при окружающей среде до −60 °С и рабочей среде до +425 °С.

Где купить клапаны обратные 16лс48нж в Оренбурге

Купить клапаны обратные 16лс48нж по цене завода-производителя можно в нашей компании. Подберём модель по техническим характеристикам, условиям среды и другим параметрам.

Сколько стоят клапаны обратные 16лс48нж в Оренбурге

Цена на клапаны обратные 16лс48нж зависит от объёма закупки, наличия на складах и стоимости доставки (если везём под заказ из России) или от производства под заказ. Отгрузка возможна по всей России, в том числе в Оренбурге.
